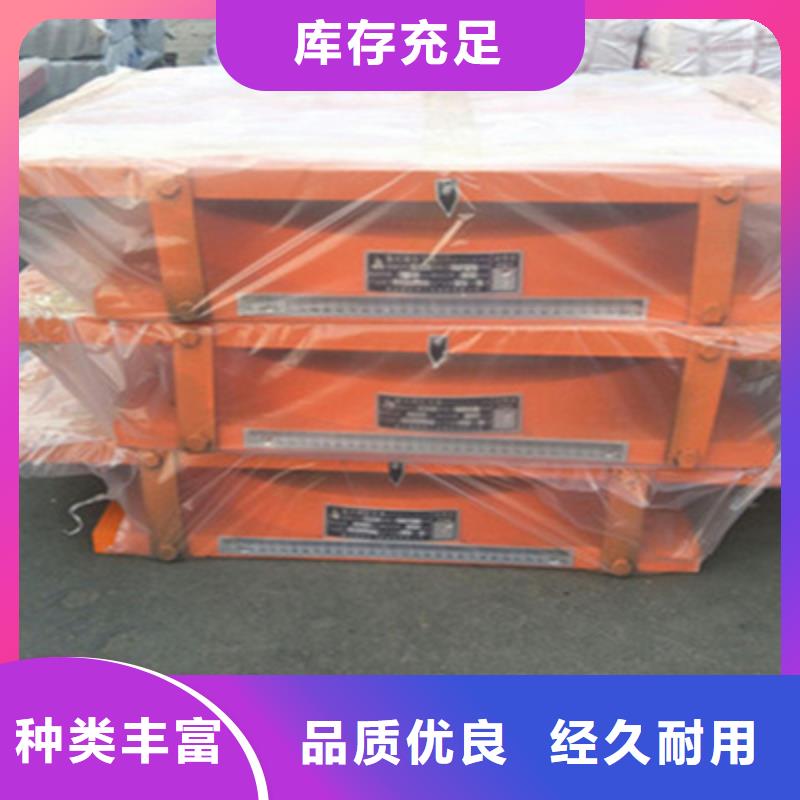

GPZ3DX通用盆式橡胶支座的布置主要和桥梁的结构形式有关。通常在布置支座时需要考虑以下的基本原则： 1.上部结构是空间结构时，支座应能同时适应桥梁顺桥向（X方向）和横桥向（Y方向）的变形；2.支座必须能可靠的传递垂直和水平反力； 3.支座应使由于梁体变形所产生的纵向位移、横向位移和纵、恒向转角应尽可能不受约束；4.铁路桥梁通常必须在每联梁体上设置一个固定支座； 5.当桥梁位于坡道上，固定支座一般应设在下坡方向的桥台上； 6.当桥梁位于平坡上，固定支座宜设在主要行车方向的前端桥台上； 7.固定支座宜设置在具有较大支座反力的地方； 8.在同一桥墩上的几个支座应具有相近的转动刚度； 9.连续梁可能发生支座沉陷时，应考虑制作高度调整的可能性。 总之，GPZ3DX通用盆式支座的布置原则是既要便于传递支座反力，又要使支座能充分适应梁体的自由变形。

桥梁隔震盆式橡胶支座设计考虑因素：1.目前，常用的桥梁隔震盆式橡胶支座种类繁多，因桥梁强度、设计荷载等级、桥面连续情况、桥梁纵横向坡度、气候和地震条件、结构形式等因素的不同可采用不同形式。2.设计者只有很好地了解桥梁隔震盆式橡胶支座准确的设计参数，才能选取合适的支座，才能既做到设计合理，同时又满足桥梁隔震盆式橡胶支座的设计功能要求，桥梁隔震盆式橡胶支座的设计依据根据其功能确定。桥梁隔震盆式橡胶支座的安装：1.桥梁隔震盆式橡胶支座安装时，应按照设计图纸要求，在支座垫石和支座上均标出支座位置中心线，以保证支座准确就位。2.桥梁隔震盆式橡胶支座安装时，应防止支座出现偏压或产生过大的初始剪切变形。安装就位完成后，必须保证支座与上下部结构紧密接触，不得出现脱空现象，对未形成整体的梁板结构，应避免重型车辆通过。3.预制梁板落梁时，应先放置略高于支座的对头木楔块保护支座，以防止落梁时支座移位或发生较大初始剪切变形，待梁体就位准确后，退出木楔块均匀落梁。4.预应力梁板张拉后，粱体因中间起拱而支承于两端，因而特别要防止梁端台座的沉降。梁底调平楔形块模具角度要，并进行重点检查控制。梁体预制后，应及时安装、整体化和进行桥面铺装施工，以防因反拱形成支座脱空。

GPZ(Ⅲ)系列公路桥梁抗震盆式橡胶支座的规格型号，性能特点，尺寸，技术要求及安装方法 GPZ(Ⅲ)减震盆式橡胶支座是一种具有消能减震作用新型桥梁支座，适用于基本烈度为8度地区的桥梁工程。保留了原盆式橡胶支座承载力大、转动灵活、建筑高度低等优点，而且在橡胶板上增加了一个其上表面设有一下消能板的钢衬板，并在单向活动支座中间钢板或固定支座盆塞的下表面设有一上消能板，又在支座钢盆上缘口的槽口内设有一橡胶阻尼圈。这样，支座顶板与橡胶板上方的钢衬板之间，即上、下消能板之间形成了一个干摩擦面，在地震水平力作用下干摩擦面可以滑动，消耗地震neng量。在平时干摩擦面不滑移，阻尼橡胶圈也不会产生挤压变形。此外，在支座钢盆上缘口上设置的橡胶阻尼圈受地震力水平力等荷载作用后产生挤压变形，使地震neng量得以释放。除具有消能减震作用外，由于该支座中间钢板或盆塞下部置于支座钢盆内，则地震时不会产生落梁现象，地震后对桥墩或桥台的受力也不会产生太大的影响。
